Короткоходная кулиса на ВАЗ 2109 своими руками (изготовление и установка)

Короткоходная кулиса популярна среди владельце ВАЗов, которые любят тюнинг и свой автомобиль... Но при этом ненавидят рычаг переключения передач (РПП), который просто "скитается" по всему салону в поиске нужной передачи.

Короткоходная кулиса пришла "к нам" от профессионалов автоспорта, ну согласитесь, какой может быть спорт, если на включение передачи уходит столько времени. Что дает эта кулиса? Благодаря ей, переключения становятся намного приятнее, ход рычага сокращается в два раза, результат установки просто невероятный. Добрые люди подхватили "тему" и пустили в "массы". В итоге сегодня купить короткоходную кулису на ВАЗ 2109 можно чуть ли не в каждом автомагазине. Цена, правда, существенно завышена, но это не останавливает большинство автомобилистов. Это и неудивительно, ведь она того стоит. Я, как и все, был готов купить короткоходную кулису на ВАЗ 2109, однако после того как я увидел как она устроена и в чем ее смысл, я передумал платить за то, что можно сделать своими руками за какие-то пол часа. Что из этого вышло, смотрите сами. А сейчас несколько слов о том, как все это работает…

Как работает короткоходная кулиса?

Короткоходная кулиса на ВАЗ 2109 своими руками (изготовление и установка)

Приведенная схема позволяет понять принцип работы короткоходной кулисы. Точки "О" и "F" — это ваш стоковый РПП, который установлен в нейтральном положении. Чтобы включить передачу вам нужно передвинуть тягу, которая соединяется с рычагом в точке "B" — в точку "А". При этом ручка рычага переключения передач переместится в точку "Е". Как вы помните, задача — сократить расстояние переключения и ход ручки. Для этого необходимо удлинить рычаг до точки "H", это позволит продвинуть тягу на то же расстояние ("D" и "C"= "B" и "A"). В итоге ручке переключения передач придется проделывать меньший путь, а вам не придется дотягиваться или "искать по салону" вашу ручку передач, да и саму передачу...

Теперь предлагаю перейти от слов к делу!

Чтобы изготовить и установить короткоходную кулису вам потребуется:

  1. Болгарка с отрезным кругом или ножовка по металлу.
  2. Два металлических куска.
  3. Сварка.
  4. Карданчик от Лада Калина.

Пошаговый фотоотчет как изготовить и установить короткоходную кулису на ВАЗ 2109 своими руками

Это "Калиновский" карданчик, который мы будем устанавливать.

Короткоходная кулиса на ВАЗ 2109 своими руками

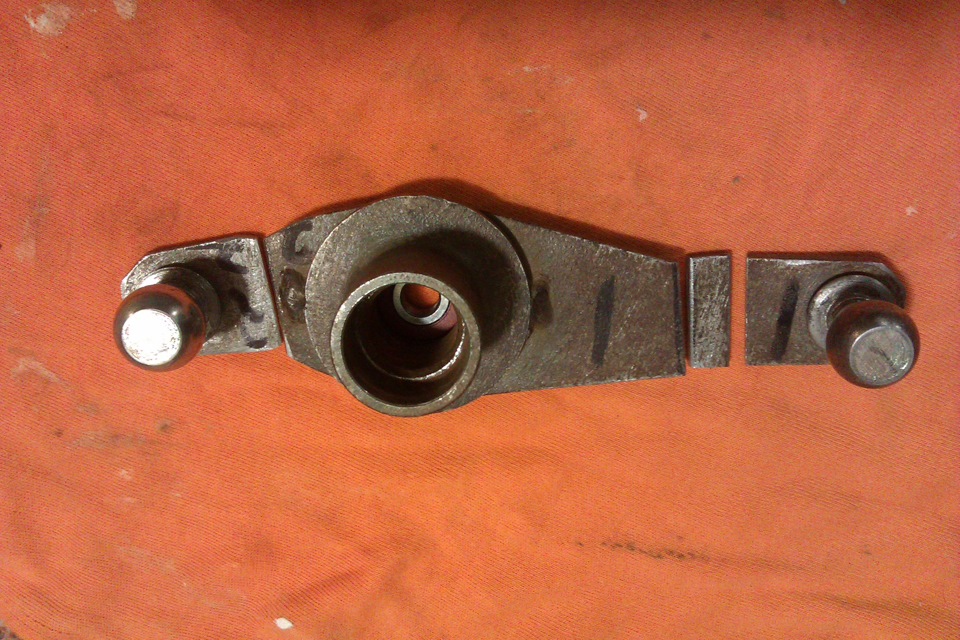

На фото указаны места где необходимо сделать рез.

Короткоходная кулиса на ВАЗ 2109 своими руками

Отрезали и теперь имеем:

Как сделать короткоходную кулису на ВАЗ 2109

Находим два фрагмента подходящего размера и диаметра.

Короткоходная кулиса на ВАЗ 2109 своими руками (изготовление и установка)

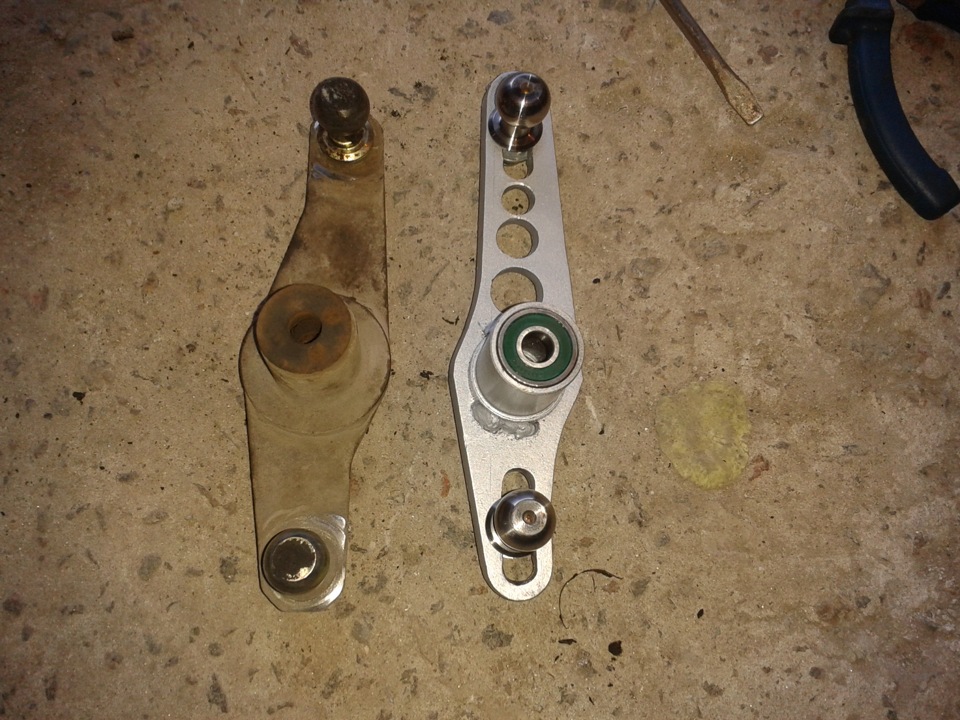

Свариваем и получаем готовую короткоходную кулису.

Короткоходная кулиса своими руками

Вот так получилось. Теперь можно сказать — ГОТОВО!

Короткоходная кулиса на ВАЗ 2109 в домашних условиях

Перед тем как установить короткоходную кулису на ВАЗ 2109 можно пройтись по сварке шлифовочным кругом и потом покрасить в черный или любой другой цвет. На этом у меня все, желаю удачи, не забываем комментировать и делиться статьей с друзьями в "социалках" .
